WELCHES UNTERTEIL FÜR WELCHE ANWENDUNG?
Im Jahr 1995 hat Hinni das erste höhenverstellbare Hydranten-Unterteil in der Schweiz produziert.
Es hat sich bewährt - der Praktiker will nicht mehr darauf verzichten! Seitdem werden sie laufend weiter entwickelt. Sie erfüllen die geltenden Normen und sind mit anderen Modellen oder Ausrüstungsmöglichkeiten (LORNO, Be-/Entlüftungsventil und Zwischenring für Hausanschluss) kompatibel. Unsere Richtlinien seit 1995 - wenige, aber praktische Modelle anzubieten, die den Erwartungen der Benutzer/ Eigentümer und Installateure entsprechen.
- Hauptventil geschlossen und drucklos
- Spindellager entlastet
- Schliesskegel geschlossen
- Entwässerung offen
- Hauptventil noch geschlossen und unter Netzdruck
- Schliesskegel geöffnet
- Entwässerung geschlossen
- Hauptventil ganz geöffnet
- Maximaler Durchfluss
- Schliesskegel geöffnet
- Entwässerung geschlossen
1 of

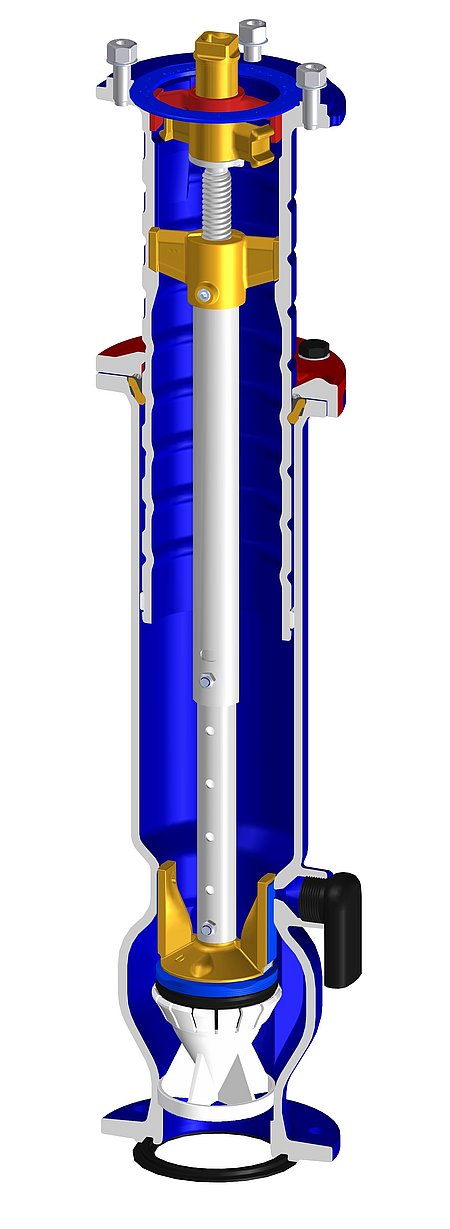

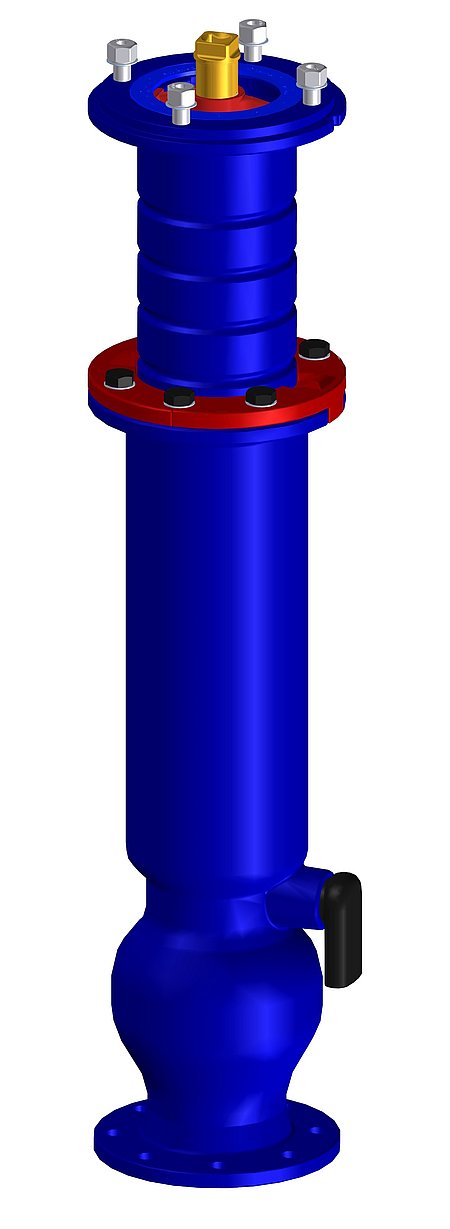

Hydranten-Unterteil mit Doppelabsperrung (UT-DA)
Die Doppelabsperrung im Hydranten ersetzt den Hydranten-Schieber und ermöglicht die Revision des Hauptventils unter vollem Netzdruck ohne Spezialgeräte. Die Doppelabsperrung in Form eines Schliesskegels lässt sich durch Hinni auch unter Netzdruck vor Ort aus- und einbauen.
UT-DA - der erste radialdichtende Hydrant in der Schweiz!
Technische Merkmale
- durchgehend emailliert (innen/aussen)
- Einsatz ausschliesslich nichtrostender Materialen und mit Sollbruchstelle ausgerüstet
- höhenverstellbar in 4 Verstellbereiche der Grabentiefe 1.00 bis 2.30 m (mit 2 Steigrohr-Mantelverlängerungen) lieferbar
- Tunnel-Versionen sind in 3 Fix-Grabentiefe erhältlich
- Normschnittstelle (DN 100, PN16) zu Einlaufbogen oder Leitungssystem
- mit radial dichtendem Hauptventil ausgerüstet - Verpressung der Hauptventildichtung ist unabhängig vom Kraftaufwand des Benutzers
- Entwässerung mit Druckwasserschutz und mit zwei Anschlussmöglichkeiten (geeignet für Entleerungsleitung PE40)
- Maximale Umdrehungen: 14, durch mechanische Anschläge definiert (auf und zu)
- Zertifizierung nach SVGW
Erkennungsmerkmale
Höhe verstellen
- Hauptventil geschlossen
- Entwässerung offen
- Kein Restwasser
- Hauptventil geschlossen
- Entwässerung geschlossen
- Druckwasserschutz
- Hauptventil ganz geöffnet
- maximaler Durchfluss
- Entwässerung geschlossen
1 of
Hydranten-Unterteil Radial (UT-RADIAL)
Das UT-Radial ist das Standardmodell und wird in den meisten Fällen verwendet.
Es löst seit 2015 das Unterteil-Standard Radial (UT-ST Radial) ab und übernimmt die technischen Errungenschaften des UT-DA (ohne die Doppelabsperrung). Die Bedienung für den Benutzer ist unverändert.
Technische Merkmale
- durchgehend emailliert (innen/aussen)
- Einsatz ausschliesslich nichtrostender Materialen und mit Sollbruchstelle ausgerüstet
- höhenverstellbar in 4 Verstellbereiche der Grabentiefe 1.00 bis 2.30 m (mit 2 SR-Mantelverlängerungen) lieferbar
- Tunnel-Versionen sind in 5 Fix-Grabentiefe erhältlich
- Normschnittstelle (DN 100, PN16) zu Einlaufbogen oder Leitungssystem
- mit radial dichtendes Hauptventil ausgerüstet - Verpressung der Hauptventildichtung ist unabhängig vom Kraftaufwand des Benutzers
- Entwässerung mit Druckwasserschutz und mit zwei Anschlussmöglichkeiten (geeignet für Entleerungsleitung PE40)
- Maximale Umdrehungen: 12, durch mechanische Anschläge definiert (auf und zu)
- Zertifizierung nach SVGW
Erkennungsmerkmale
Höhe verstellen

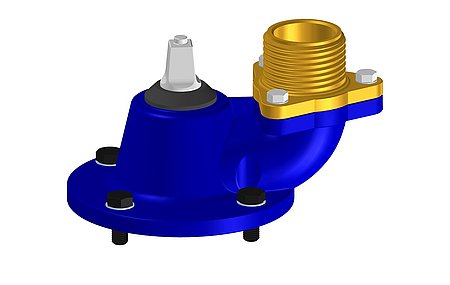

UNTERFLUR-HYDRANT (UF-AUFSATZ)
Durch Kombination des Unterflur (UF)- Aufsatzes mit einem UT-Radial oder UT-DA entsteht der Unterflur-Hydrant - modular, unter Druck revidierbar und selbstverständlich höhenverstellbar.
Technische Merkmale
- durchgehend emailliert (innen/aussen)
- Einsatz ausschliesslich nichtrostender Materialen und mit Sollbruchstelle ausgerüstet
- Schlauchanschluss und Spindelaufsatz nach Kundenkonfiguration
- Zertifizierung nach SVGW

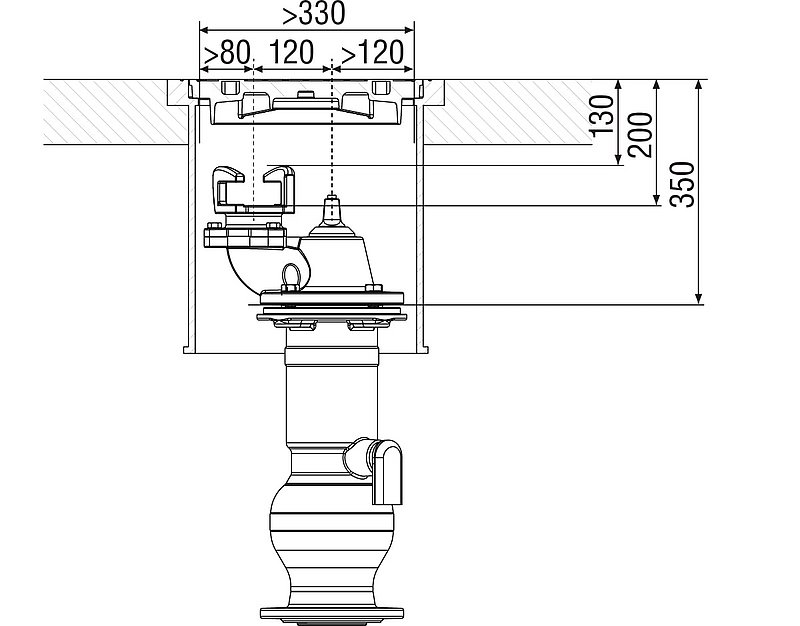

Einbauskizze
